GC锅炉给水泵

ISW卧式管道离心泵

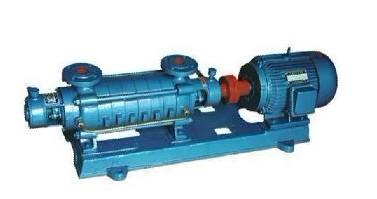

GC锅炉给水泵介绍
为卧式单吸多级分段式离心泵,主要用于锅炉给水,所以又名锅炉给水泵。该系列锅炉给水泵适于输送温度低于110°C的清水或物理化学性质类似于水的无腐蚀性的其他液体,广泛用于工矿企事业单位的锅炉给水和城市生活供水。

2特点
GC锅炉及水泵
GC锅炉给水泵G为多级分段式,1-1/2GC-4GC四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数.

3用途
GC锅炉给水泵特别适用于锅炉给水,也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业,作为给水排水的动力设备。

4使用条件
GC锅炉给水泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。进水段、中段、出水段及尾盖均为铸铁制成,共同形成泵的工作室。

5详细资料
GC锅炉给水泵为多级分段式,1-1/2GC-4GC四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数.水泵装配良好与否,对性能影响很大,尤其是各个叶轮的出口与导翼进口之相对位置,每吸叶轮的吐出口中心必须对准导翼的中心,其中稍有念头即将使用水泵的流量减少,扬程降低,效率差,帮在检修后装配时务必注意,若有偏差必须调整。
GC锅炉给水泵主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。
进水段、中段、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必须存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质碳素钢制成,中间装有叶轮,用键、轴套和轴套螺母固定在轴上。轴的一端安装联轴器部件,与电机直接联接。从转动方向看时,泵轴为顺进针方向旋转。
密封环为铸铁制成,防止水泵中高压水漏回进水部分,分别固定在进水段与中段之中,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡盘共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于两填料室处,作固定叶轮和保护泵轴之用。为易损件,磨损后可用备件更换。
轴承是用单列向心球轴承,采用钙基黄油润滑。
填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可压的太紧,也不可太松,以液体能一滴一滴地渗出为准。如果填料太紧,轴套容易发热同时耗费功率。填料太松,由于液体流失要降低水泵效

6性能参数


级数>

流量Q

总扬程

转速n  r/min

功率N千瓦kw

效率%

最大允许吸上真空高度m

叶轮直径mm

重量Kg

m/h

L/S

轴功率

电动机功率

3

6

1.66

69

2920

3

4

38

6.5

136

66

4

6

1.66

92

2920

4

5.5

38

6.5

136

75

5

6

1.66

115

2920

5

7.5

38

6.5

136

84

6

6

1.66

138

2920

6

7.5

38

6.5

136

93

7

6

1.66

161

2920

7

7.5

38

6.5

136

102

8

6

1.66

184

2920

8

11

38

6.5

136

111

9

6

1.66

207

2920

9

15

38

6.5

136

120
