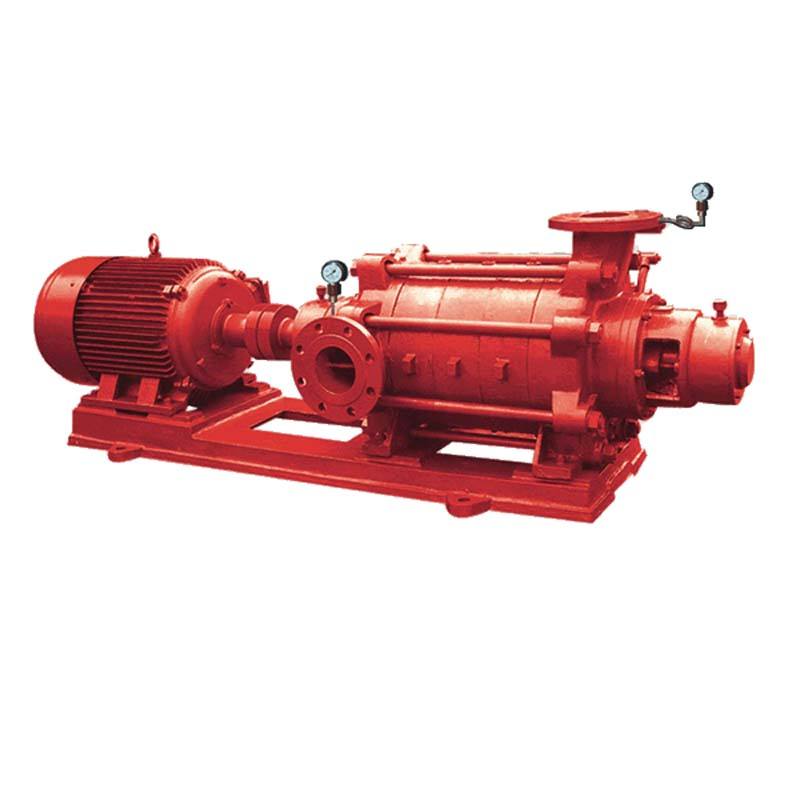

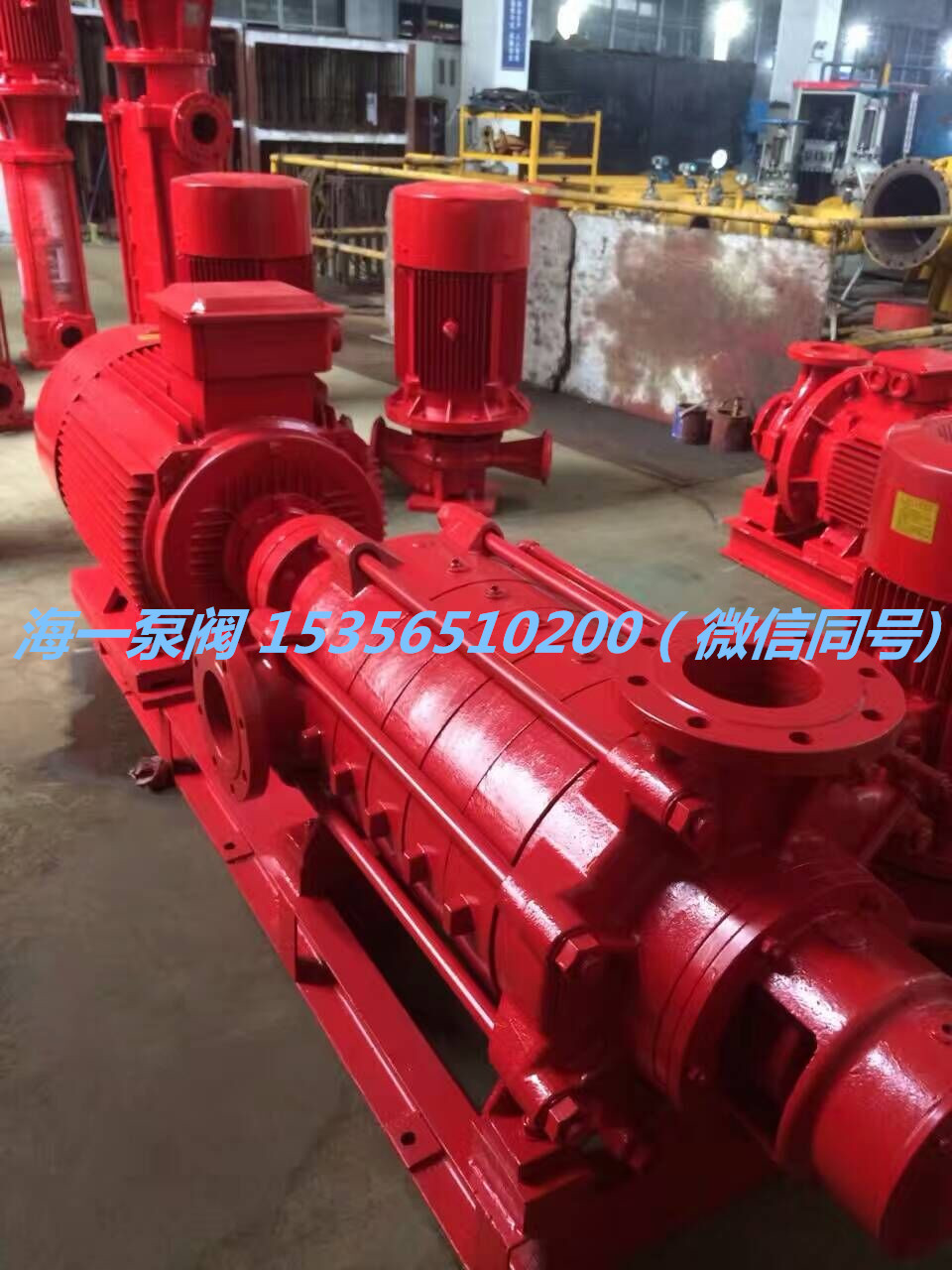

XBDTSWA卧式多级分段式消防栓泵

一 XBDTSWA卧式多级分段式消防栓泵产品介绍

XBD卧式多级消防泵该系列排污泵水力性能先进、成熟，产品经性能测试，各项指标均符合有关设计要求是最新开发生产的节能系列产品。其性能参数及技术指标符合有关标准,具有效率高、抗汽蚀性能好、运行噪音低、结构合理、使用寿命长等显著优点。

XBD-TSWA卧式多级消防泵组可供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水、锅炉冷暖水循环增压、也可应用于厂矿给排水、远距离送水、高层建筑增压送水、浴室、采暖、空调制冷系统送水及设备配套等场合。

二、XBD-TSWA卧式多级分段式消防泵产品特点

1、泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
2、泵的转子部件由两端的滚动轴承支撑,泵运行平稳;
3、泵的进口为水平方向,出口为垂直向上布置,简化管路;
4、泵的电机为卧式结构,便于维修。
XBD-TSWA卧式多级消防泵为多级单吸离心泵,安装形式为卧式。
可根据现场使用条件、多方式安装。并依赖流量、扬程要求采用并、串联方式增加所需流量、扬程。
轴承采用低噪音封闭,且组件同心度高,泵叶轮具有极好的动平衡,运行无振动,改善了使用环境.
泵轴封为机械密封,解决了常规离心泵填料的严重渗漏,增加了使用寿命,确保运行场地干净整洁。
泵转动时可能产生摩擦的零件均采用耐磨,耐腐蚀及高抗咬合的材料组合以确保运行可靠,降低噪声,同时避免产生锈水,堵塞喷淋等消防器件,大大延长了使用寿命和停机后生锈咬死现象。

三、XBD-TSWA卧式多级分段式消防泵产品用途

主要用于高层建筑消防恒压供水等。
XBD-TSWA卧式多级消防泵主要用于消防系统增压送水、也可应用于厂矿给排水、高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

四、XBDTSWA卧式多级分段式消防栓泵使用条件

1、适合于输送清水及物理化学性质类似于清水的物质,其固体不溶物体积不超过单位体积0.1%,粒度≤2mm
2、介质温度：-15℃~80℃;
3、工作压力：系统压力≤3.0MPa;(即：系统压力=入口压力+泵工作时的压力≤3.0MPa)
4、周围环境温度应低于40℃,相对湿度低于95%;
5、由于本型泵主要部件均为铸铁材质,因此所输送介质应无强腐蚀性。
流量：5~1000L/S；
压力：0.2?2.5MPa；
功率：5.5?1200kW；

四、XBDTSWA卧式多级离心泵型号参数：

型号	级数	流量Q		扬程H（m）	电机功率（kw）	吸程Hs(m）
		（m3/h)	(L/s）
50XBDTSWA	2	18	5	18.4	2.2	7.2
	3	18	5	26.6	3	7.2
	4	18	5	36.8	4	7.2
	5	18	5	46	5.5	7.2
	6	18	5	55.2	5.5	7.2
	7	18	5	64.4	7.5	7.2
	8	18	5	73.6	7.5	7.2
	9	18	5	82.8	7.5	7.2
75XBDTSWA	2	36	10	23	5.5	7.2
	3	36	10	34.5	7.5	7.2
	4	36	10	46	11	7.2
	5	36	10	57.5	11	7.2
	6	36	10	69	15	7.2
	7	36	10	80.5	15	7.2
	8	36	10	92	18.5	7.2
	9	36	10	103.5	18.5	7.2
100XBDTSWA	2	39	19.2	31.2	11	7
	3	39	19.2	46.8	15	7
	4	39	19.2	62.4	20	7
	5	39	19.2	78	30	7
	6	69	19.2	93.6	30	7
	7	69	19.2	109.2	37	7
	8	69	19.2	124.8	45	7
	9	69	19.2	140.4	45	7
125XBDTSWA	2	90	25	43.2	22	7.7
	3	90	25	64.8	30	7.7
	4	90	25	86.4	45	7.7
	5	90	25	108	55	7.7
	6	90	25	129.6	75	7.7
	7	90	25	151.2	75	7.7
	8	90	25	172.8	90	7.7
	9	90	25	194.4	90	7.7
150XBDTSWA	2	155	43	60	45	7.5
	3	155	43	90	75	7.5
	4	155	43	120	90	7.5
	5	155	43	150	110	7.5
	6	155	43	180	132	7.5
	7	155	43	210	155	7.5
	8	155	43	240	180	7.5
	9	155	43	270	180	7.5
