QJ深井泵

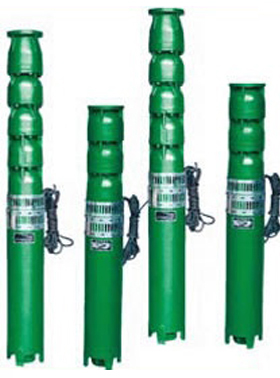

QJ潜水深井泵



一、QJ深井泵产品简介

QJ型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具,由潜水泵、潜水电机、输水管、电缆和启动保护装置等组成。它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程,主要应用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用

二、主要特点:
1、QJ型井用潜水泵电机、水泵一体,潜入水中运行,结构简单,节能高效,安全可靠。
2、对井管、扬水管无特殊要求,钢管井、灰管井、土井等均可使用,在压力许可下,钢管、胶管、塑料管等均可作扬水管使用。
3、造型美观、重量轻、噪音小、无污染,对安放环境适应性强,大幅节省工程造价,不影响建筑、自然景观。
4、安装、使用、维护方便简单,占地面积小。

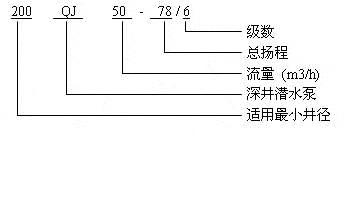

二、QJ井用深井泵型号意义

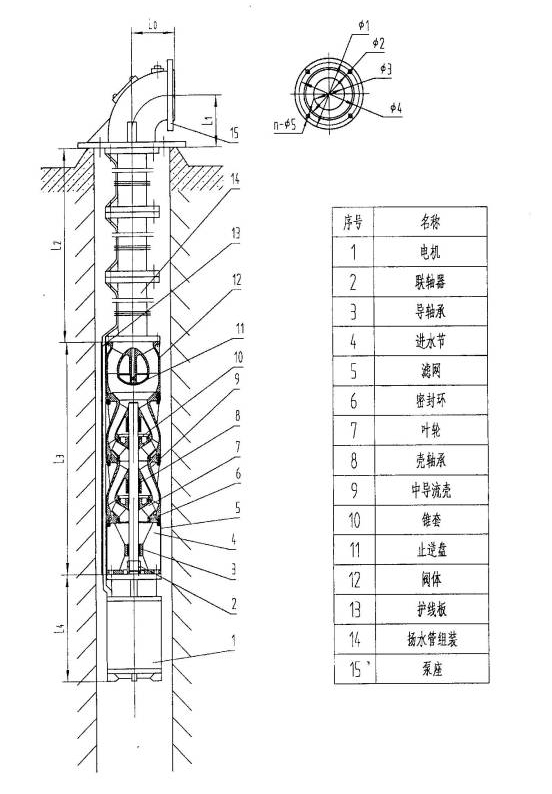

三、QJ井用深井泵结构图和说明

三、QJ型井用潜水泵性能参数

200 QJ 63-48/4
200 – 适用最小井径 (mm)
QJ – 潜水泵
63 – 流量 (m3/h)
48 – 扬程 (m)
4 – 水泵级数
四、性能范围:
流量:2-320m3/h;
扬程:11-300m;
转速:1450-2850r/min;
井径:100-350mm;
介质温度:≤20℃

井径(mm)

流量(t/h)

扬程(m)

电机功率(kw)

100QJ3.2

3.2

27--144

0.55--3

100QJ5

5

16--96

0.55--3

150QJ5

5

50--100

3--9.2

150QJ10

10

50--100

3--15

150QJ20

20

26--182

3--18.5

150QJ25

25

24--152

3--18.5

150QJ32

32

18--108

3--18.5

175QJ20

20

26--247

3--25

175QJ32

32

24--168

4--25

175QJ40

40

24--132

5.5--25

175QJ50

50

24--108

5.5--25

200QJ10

10

52--150

4--22

200QJ20

20

40--150

4--55G

200QJ32

32

26--150

4--55G

200QJ40

40

26--299

5.5--55

200QJ50

50

13--204

4--55G

200QJ50

63

221

55G

200QJ50

63

238

55G

200QJ63

63

12--153

4--55G

200QJ63

80

170

55G

200QJ63

80

187

55G

200QJ80

80

11--128

4--55G

250QJ32

32

138--150

22--110G

250QJ50

50

20--150

5.5--110G

250QJ80

80

20--150

7.5--110G

250QJ100

100

18--252

7.5--110G

250QJ125

125

16--208

9.2--110G

250QJ140

140

15--180

9.2--110G

250QJ150

150

20--90

15--11G

250QJ160

160

15--90

11--63

300QJ140

140

21--231

13--140G

300QJ160

160

25--90

18.5--63

300QJ200

200

20--160

18.5--140G

300QJ210

210

25--50

25--45

300QJ230

230

20--100

22--99G

300QJ200

200

15--30

13--25

350QJ250

250

15--72

18.5--90G

350QJ320

320

28--84

45--125G

350QJ250

250

25--100

30--12G

350QJ320

320

30--40

45--140G

400QJ500

500

20--40

45-90G

QJ潜水深井泵


五、QJ型井用潜水泵使用条件:
1、电源为50Hz,380V三相交流电。

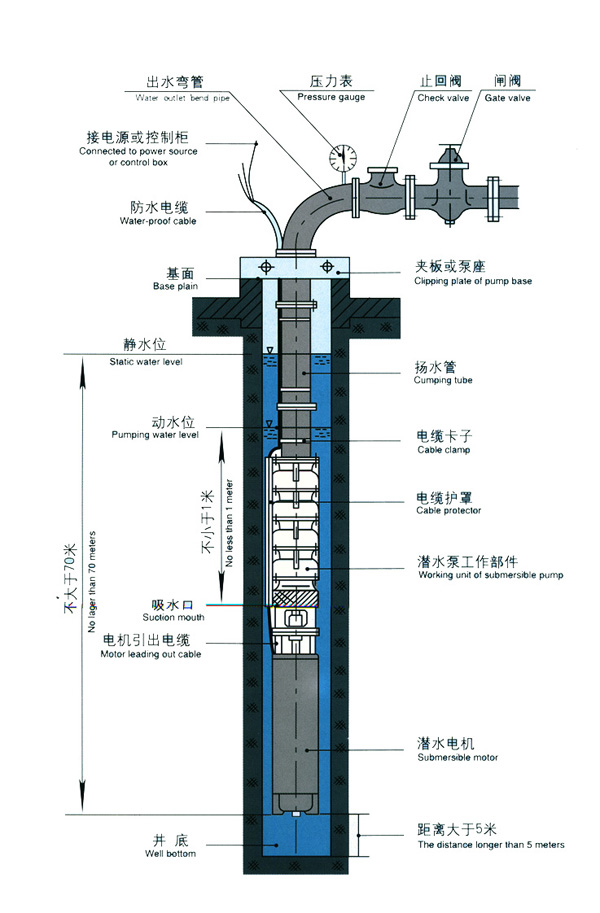

2、水泵第一级叶轮应潜入动水位1米以下,电机底部距井底部不小于3米,但潜入水中深度不大于70米。
3、水中固体物含量(按质量计)不大于0.01%,水中酸碱度PH值在6.5~8.5,氯离子含量不大于400mg/I。
4、水温不高于20℃。
5、井应正直(以能安装到位并能顺利提升为准,若偏斜较厉害,井径应略大或选用小一级井径的电泵)
6、井必须有足够的涌水量 (即大于额定流量)
